繼電器小板（HK3FF-DC12V-SHG）控制直流電方式
文章出處：http://www.hebjlm.com 作者：興邦開發
[文章內容簡介]：繼電器小板（HK3FF-DC12V-SHG）控制直流電方式
繼電器小板（HK3FF-DC12V-SHG）控制直流電方式
1.直流電V+、V-（GND）輸入輸出的確定
1）直流電V+輸入輸出的確定

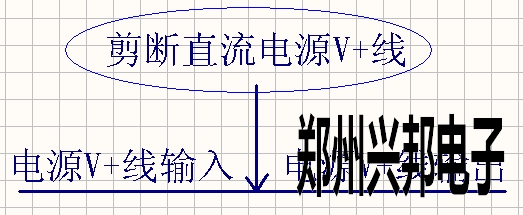

將一根直流電V+線剪斷，一側為直流電V+的輸入，另一側為直流電V+的輸出；如下圖1-3所示
圖1-3
2）直流電V-輸入輸出的確定

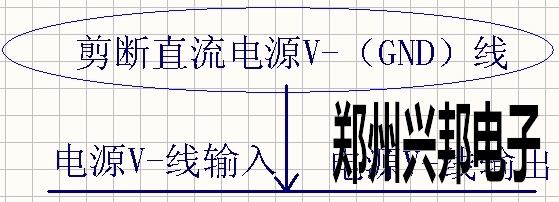

將一根直流電V-線剪斷，一側為直流電V-的輸入，另一側為直流電V-的輸出；如下圖1-4所示
圖1-4
2.繼電器小板直流電V+接線方法 接直流電V+的接線圖1-5
圖1-5
3.繼電器小板直流電V-接線方法 接直流電V-的接線圖1-6
圖1-6
本文關鍵詞：繼電器小板（HK3FF-DC12V-SHG）控制直流電方式
